UNIPOWER - 299 ACQ – ZESTAW WIELOFUNKCYJNY

MODEL

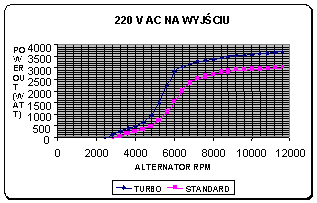

Z JEDNA FAZA NA WYJŚCIU NAPIĘCIE(230V AC @ 50 Hz)

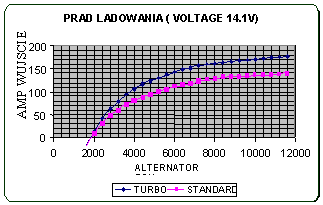

ŁADOWANIE BATERII (14.1V DC)

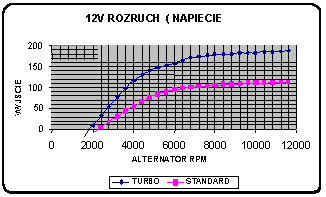

12V ROZRUCH

(16V DC )

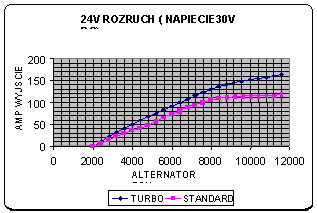

24V ROZRUCH

(30V DC)

SPAWANIE

(OCV 50V DC)

299 ACQ-12V – Turbo

DO 3 KW

DO 170A

DO 170A

DO 130A DC

DO 225A DC

299 ACQ-24V –Turbo

DO 3 KW

DO 130A

DO 170A

DO 130A DC

DO 225A DC

299 ACQ – 12V –Standard

DO 2.5 KW

DO 140A

DO 100A

DO 100 A DC

DO 185 A DC

299 ACQ – 24V –Standard

DO 2.5 KW

DO 100 A

DO 100A

DO 100A DC

DO 185 A DC



Warunki Testu :

            1. Temperatura zewnętrzna 25 C
            2. Temperatura Alternatora i MS 25 C
            3. Alternator napędzany paskiem V 13mm. Obroty Alternatora kontrolowane 22 kW silnikiem indukcyjnym
            4. Napięcie baterii utrzymywane stale do testu 12V = 14.1V i 24V = 28.2V
            5. Max.obr.Alternatora = 11000 RPM
            6. Moduł Sterujący – montowany pionowo ze względu na wentylację.
            7. Długość wiązki = 1.5M.
            8. Próba robiona pod czystym opornościowym obciążeniem.

TYP ALTERNATORA :

  1. TURBO ALTERNATOR

  2. STANDARD ALTERNATOR

Technika Regulacji:

Wysokie napięcie, DC kontrolowane przez Tyrystor , blokada napięcia do 265V DC (+- 5%) . Inverter kontrolowany piezolektrycznie na 50 Hz.

Uwaga : Kształt fali to modyfikowana Sinusoida

Uwaga: 230V odnosi się do uziemienia UZIEMIENIE NIE JEST NEUTRALNE

Wymagania dla paska :

Do stałego dużego obciążenia minimum 13mm typu V lub wieloklinowy typ 6

Wartość przeciążenia :

Prąd na wtyczce 23A , do 30 sekund. (Dla ułatwienia rozruchu kompresora).

Wytrzymałość uchwytu elektrod:

300A

Załączone kable spawalnicze:

25mm, z bagnetową końcówką

Typ Wtyczki :

16 Amp dla 230V , Schuckor typ

Upływ prądu do uziemienia :

Brak zabezpieczenia przed upływem prądu do uziemienia (Opcja)

Wyświetlacz : (pionowa oś Y )

Zielony Led - Włączony

Żółty Led(1) - 12V boost

Żółty Led (2) - 24V boost

Żółty Led (3) - Tryb spawania i 230 V

Czerwony Led - Urządzenie przeciążone

Poziomo ( oś X )

Ogranicznik prądu .....krok co 20% w przybliżeniu od 140A w górę. Kalibracja Nie ma różnicy między wersją Turbo a Standard

De-rating tepmper. Mocy :

CM & Alternator : approx. 25W/C

Kable spawalnicze dołączone

4.5 Metra 16mm (Std)

4.5 Metra 25mm ( Turbo)

Temperatura otoczenia :

Moduł Ster. : 0 do 40 C

Alternator : - 30 do 90 C

Spawanie :

Typ , DC , 50V DC OCV

obciążenie :

DO 225A (Turbo)

DO 185 A ( Standard)

Prąd spawania właściwy do :

  1. Ręcznego spawania metalu elektrodą do 4mm

  2. Spawanie w osłonie gazu, (MIG akcesoria wymagane do prądu stałego na wyjściu)

  3. Spawanie elektrodą rdzeniową, (wymagane akcesoria), w osłonie gazu do 1.6mm

  4. Spawanie łukiem krytym, (urządzenia muszą być podłączone równolegle)

  5. Cięcie lub żłobienie łukiem elektrody węglowej do 4mm

ZABEZPIECZENIA :

  • Przeładowanie

  • Krótkie zwarcie miedzy masa a przewodem prądowym

  • Przegrzanie Modułu Sterującego

  • WZROST Mocy przy niskich obr Alternatora

  • Bezpiecznik w linii alternatora dla zabezpieczenia przeciążenia alternatora

  • Przeładowaniem baterii

  • Zwarcie przekaźnika lub błąd, zabezpieczenie

  • Głównej wiązki , złe podłączenie wykrycie

Uwaga : Ciągły odbiór 230V może wymagać dołączenia dodatkowego wentylatora
